Поставляется под заказ. Срок поставки 9-12 недель

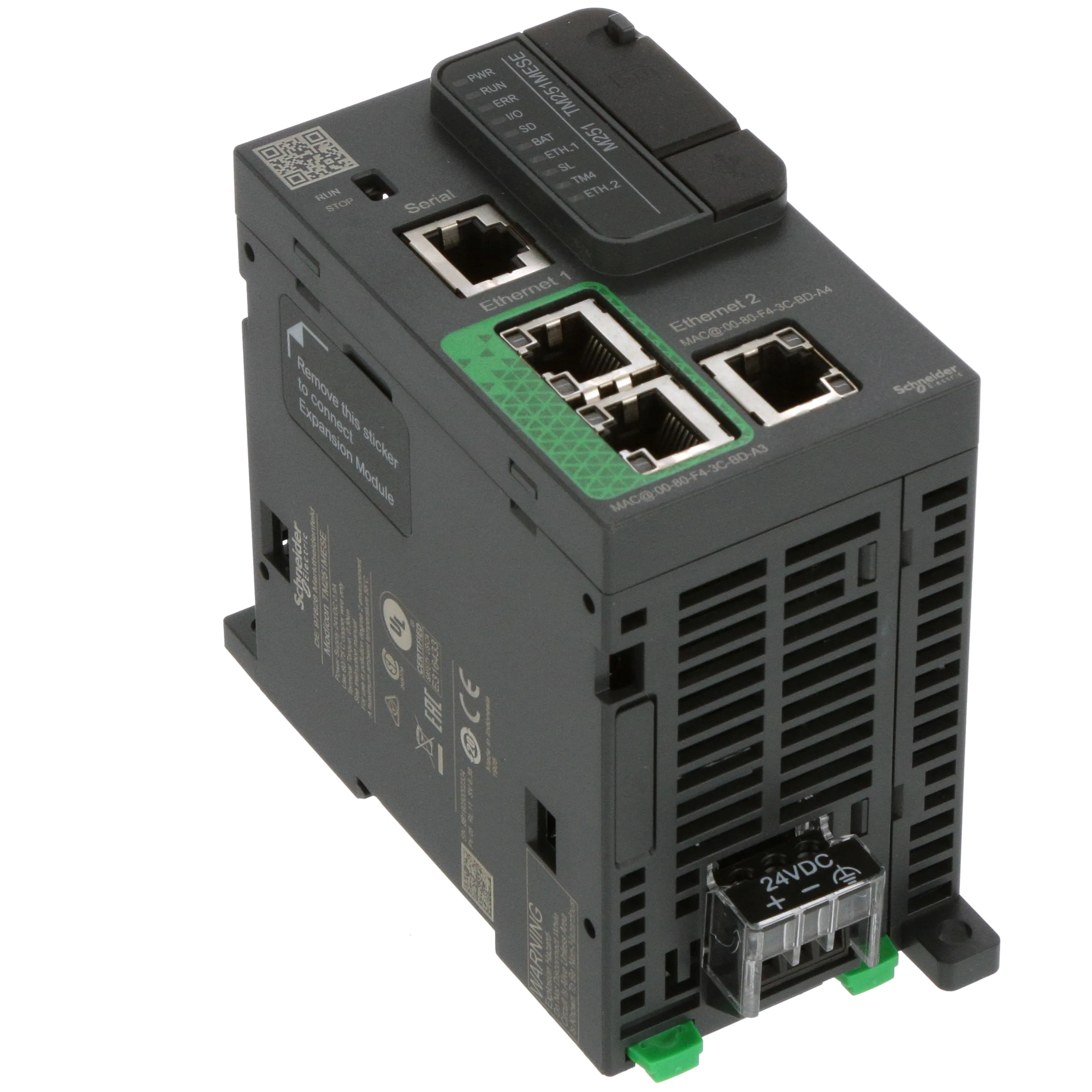

Контроллер M251 поможет достичь максимальной производительности с повышением прибыльности.
Интуитивно понятное машинное программирование с ПО SoMachine с готовыми к использованию приложениями и функциональными блоками, гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности.
Возможно подключение в любом месте через Ethernet.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применение: Человеко-машинные интерфейсы и системы для управления насосами
Габариты
| Глубина | 95 мм |
|---|---|
| Высота | 90 мм |
| Вес | 0.22 кг |
| Ширина | 54 мм |
Основные характеристики
| Служба обмена данными | скачивание SMS нововведения DHCP client (Eth1) DHCP сервер (Eth2) оригинал Ethernet/IP (Eth2) движок Ethernet/IP (Eth1, Eth2) сканнер Ethernet/IP (Eth2) Сканер Входов/выходов Modbus TCP и отправка сообщений (Eth2) FDR FTP клиент/сервер SNMP client/сервер IEC VAR доступ SQL client send and receive email from the controller based on TCP/UDP library web server (WebVisu & XWeb system) OPC UA server DNS client Modbus TCP client сервер Modbus TCP Modbus TCP ведомое устройство мониторинг NGVL программирование обновление прошивки |
|---|---|
| Веб-сервисы | Web-сервер |
| Тип батареи | BR2032 неперезаряжаемый литий, срок службы батареи: 4 г. |
| Серия продукта | Modicon M251 |
| Тип продукта | логический контроллер |
Дополнительные характеристики
| Монтажная опора | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
|---|---|
| Макс. пусковой ток | 50 А |
| Электрическое соединение | съемный клеммный блок с винтовыми зажимамиблок питания (шаг 5.08 мм) |
| Питание | (последов.)питание последовательного канала: 5 В, <200 мА |
| Выдерживаемая импульсная помеха | 1 кВ экранированный кабель общий режим в соответствии с EN/IEC 61000-4-5 1 кВ линии питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 |
| Кол-во ведомых | 16 Ethernet/IP: 64 Modbus TCP: |
| Пределы напряжения питания | 20.4-28.8 В |
| Порт ethernet | Ethernet 1 маркировка 10BASE-T/100BASE-TX - 2 порт медный кабель Ethernet 2 маркировка 10BASE-T/100BASE-TX - 1 порт медный кабель |
| Размер памяти | 8 Мбайт для программа 64 Мбайт для системная память RAM |
| Резервируемые данные | 128 MB встроенная флэш-память для резервное хранение данных программ |
| Оборудование для хранения данных | <= 32 Гб SD-карта (опциональный) |
| Срок резервного хранения данных | 2 года в 25 °C |
| Часы реального времени | с |
| Погрешность хода часов | <= 60 с/месяц в 25-25 °C |
| Тип встроенных клемм | USB порт с mini B USB 2.0 разъем последов. канал без развязки последов. с RJ45 разъем и RS232/RS485 двойной порт Ethernet 1 с RJ45 разъем Ethernet порт Ethernet 2 с RJ45 разъем |
| Скорость передачи | 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3-3 м для RS232 480 Мбит/с для шины длиной 3-3 м для USB |
| Протокол порта обмена данными | USB порт: USB протокол - SoMachine-Network последов. канал без развязки: Modbus протокол ведущий/ведомый - RTU/ASCII или SoMachine-Network |
| Изоляция | неизолирован. между питание и внутренней логикой между питанием и землей в 500 В переменный ток |
| Потребляемая мощность, вт | 32.6-40.4 Вт (с модулем максимального количества вх/вых.) |
| Структура приложения | 4 циклических ведущих задания 8 заданий по событиям 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям |
| Макс. количество соединений | 8 сервер Modbus 8 Modbus client 16 Ethernet/IP движок 4 Сервер FTP 10 Web-сервер 8 Протокол SoMachine |
| Время цикла | 10 мс 16 Ethernet/IP 64 мс 64 Modbus TCP |
| Локальная индикация | PWR: 1 светодиод (зеленый) Ethernet актив (ETH2): 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный) ошибка вх/вых. (вх/вых.): 1 светодиод (красный) доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) SL: 1 светодиод (зеленый) неисправность шины TM4 (TM4): 1 светодиод (красный) Ethernet актив (ETH1): 1 светодиод (зеленый) |
| Маркировка | CE |
| [us] номинальное напряжение сети | 24 В пост. ток |
| Execution time per instruction | 0.022 µs |
| Модуль количества вх/вых. расширения | 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура) |
| Время исполнения для 1 инструкции | 0.3 мс для событийные и периодические задания 0.7 мс для другая инструкция |
Условия эксплуатации
| Стандарты | ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508 |
|---|---|
| Степень загрязнения | 2 |
| Относительная влажность | 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении) |
| Виброустойчивость | 3,5 мм в 5-8.4 Гц в симметричная рейка 3 gn в 8.4-150 Гц в симметричная рейка 3,5 мм в 5-8.4 Гц в панельный монтаж 3 gn в 8.4-150 Гц в панельный монтаж |
| Ударопрочность | 15 gn для 11 мс |
| Стойкость к электростатическому разряду | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 |
| Стойкость к коммутационным помехам | 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) |
| Стойкость к кратковременным исчезновениям напряжения питания | 10 мс |
| Высота хранения | 0-3000 м |
| Стойкость к электромагнитным полям | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3 |
| Электромагнитное излучение | кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011 |
| Рабочая температура окружающей среды | -10-35 °C (вертикальная установка) -10-55 °C (горизонтальная утановка) |
| Степень защиты ip | IP20 с защитной крышкой на месте |
| Сертификаты | cULus CSA |
| Высота над уровнем моря | 0...2000 м |
| Температура окружающей среды при хранении | -25-70 °C |
| Стойкость к наведенным помехам | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
