Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц.
Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применение: Человеко-машинные интерфейсы и системы для управления насосами
Габариты
| Глубина | 73.3 мм |
|---|---|
| Высота | 90 мм |
| Ширина | 23.65 мм |
Основные характеристики
| Номинальное напряжение питания [us] | 24 В пост. ток посредством внешнее питание (- 15...20 %) |
|---|---|
| Серия | Modicon TM3 |

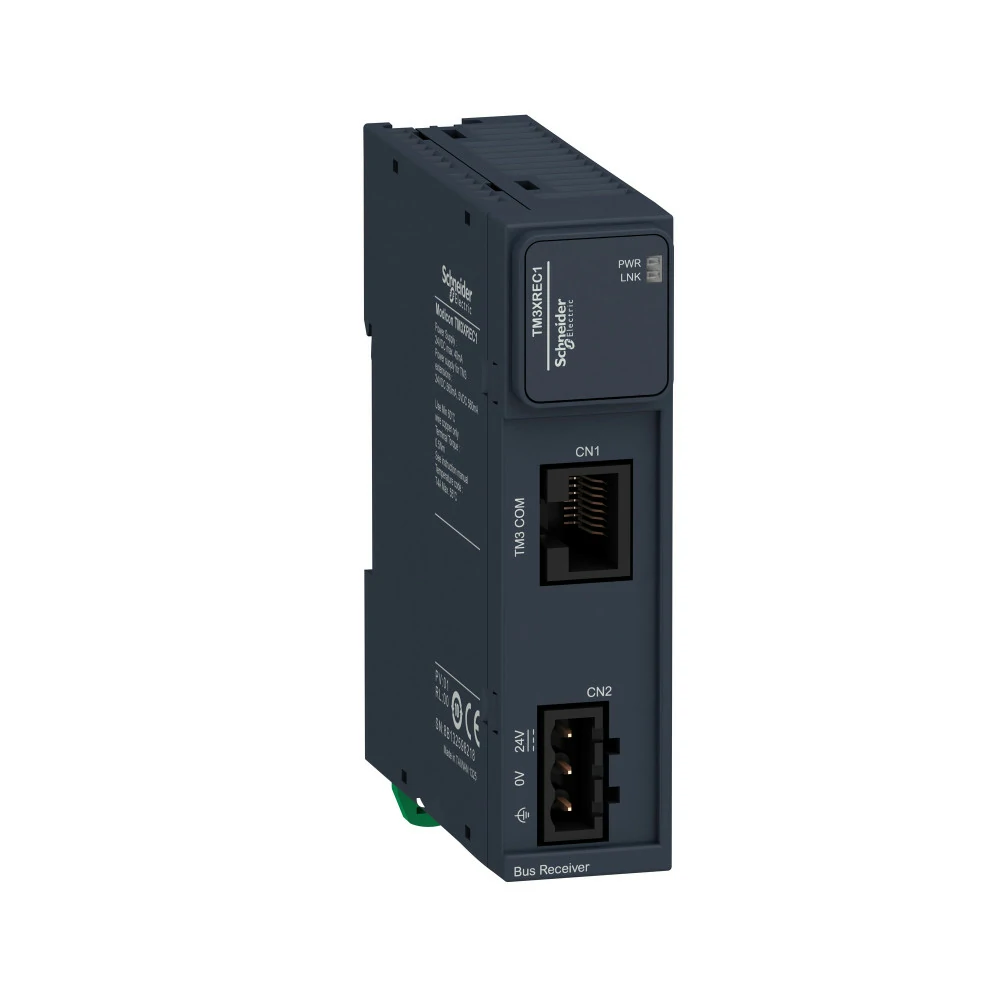

| Тип продукта | модуль приемника |
| Совместимость серий продукта | Modicon M221 Modicon M251 Modicon M241 Modicon M262 |
Дополнительные характеристики
| Монтажная опора | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
|---|---|
| Потребляемый ток | 40 мА в 24 В пост. ток через разъем шины |
| Электрическое соединение | RJ45 разъем для соединения передатчика шины съемный клеммный блок с винтовыми зажимами, 3 клемма(ы) для подключения питания 24 В пост. тока |
| Выходной ток источника питания | 560-560 мА 5 V для шина расширения 560-560 мА 24 V для шина расширения |
| Локальная индикация | блок питания: 1 светодиод (зеленый) состояние канала: 1 светодиод (зеленый) |
| Маркировка | CE |
| Maximum number of i/o expansion module | 7 |
| Cable distance between devices | 0.5-5 мм кабель расширения с 2 RJ45 проводник между получателем и передатчиком |
| Вес нетто | 0.075 кг |
| Максимальная мощность утечки в вт | 1 Вт |
| Стойкость к электромагнитным полям | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 |
| Стойкость к наведенным помехам | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
| Стойкость к электростатическому разряду | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 6 кВ при контакте в соответствии с EN/IEC 61000-4-2 |
| Электромагнитное излучение | излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011 |
Условия эксплуатации
| Стандарты | Класс I Division 2 группы A/B/C/D CSA C22.2 № 213 Класс I Division 2 группы A/B/C UL 1604 CSA C22,2 No 142 IEC 61131-2 UL 508 |
|---|---|
| Степень загрязнения | 2 |
| Относительная влажность | 5-95 % без образования конденсата |
| Виброустойчивость | 3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель |
| Ударопрочность | 15 gn для 11 мс |
| Высота хранения | 0-3000 м |
| Рабочая температура окружающей среды | -10-55 °C (горизонтальная утановка) -10-50 °C (вертикальная установка) |
| Степень защиты ip | IP20 с защитной крышкой на месте |
| Сертификаты | Merchant Navy ГОСТ C-Tick CSA HazLoc |
| Высота над уровнем моря | 0...2000 м |
| Температура окружающей среды при хранении | -40-70 °C |
